フレキシブル基板（高精細FPC）のことなら専門メーカーの株式会社三陽におまかせください。
Pitch20μmのフレキシブル基板など、製造工程を一貫して行う独自の生産システムを構築しています。
コスト面はもちろん試作基板製造から大量生産まで、フレキシブル基板において40年の経験と実績であらゆる問題を解決してきた経験と実績で高精細FPCの試作短納期で制作可能。
片面・両面・多層対応可能お客様のあらゆるニーズに対応いたします。

SANYOのフレキシブル基板の特徴

Point.01 狭Pitchの高精細・超高精細基板をカスタムメイドで対応！

導電箔の不必要な部分を選択的に除去し導体パターンを形成するサブトラクティブ法や無電解金属析出と、電解メッキ、エッチングを併用して、電気的に分離している導体パターンを形成するセミアディティブ法などで対応可能。
片面20μピッチ、千鳥配置狭ピッチ、片面狭ピッチBGA、センサーコイル、フライングリード

高精細FPC開発品

▲ 片面20μピッチ
■ サブトラクティブ法

▲ 片面20μピッチ
■ セミアディティブ法

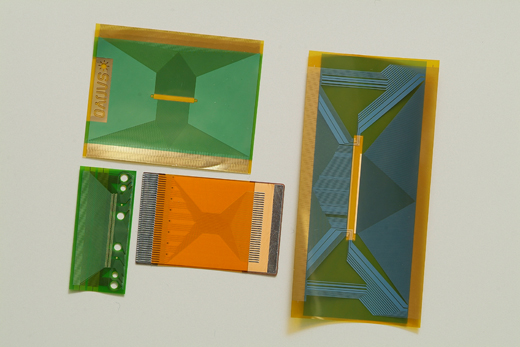

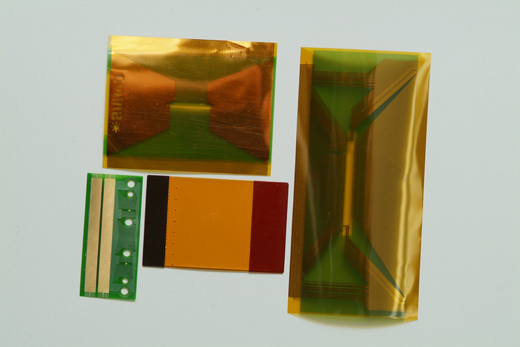

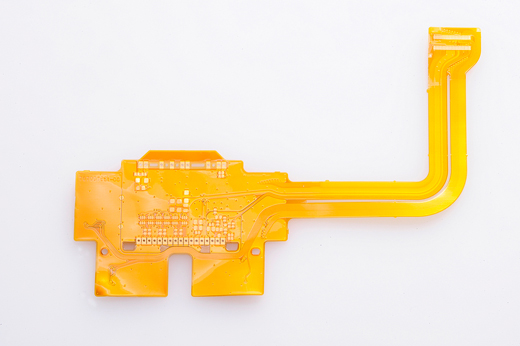

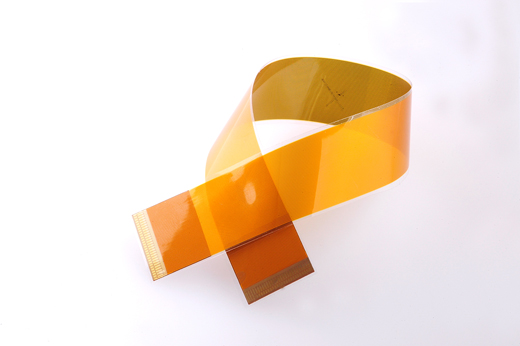

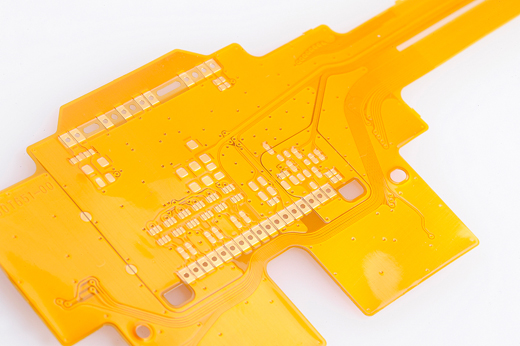

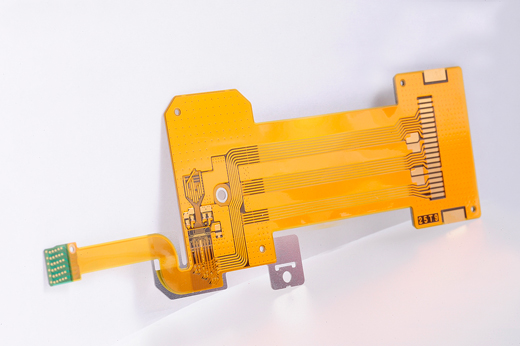

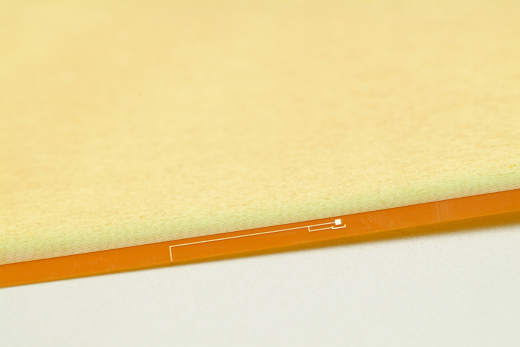

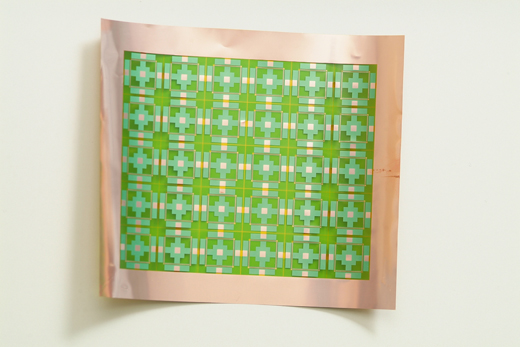

各種製品例

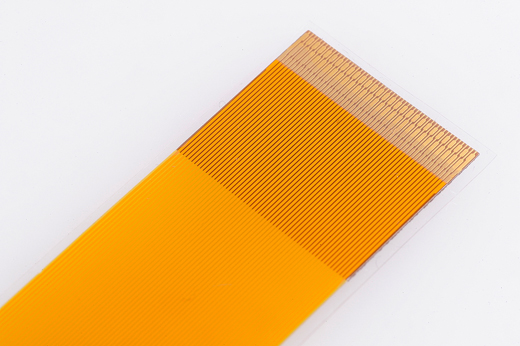

▲ 千鳥配置狭ピッチ
■ ピッチ 25μ

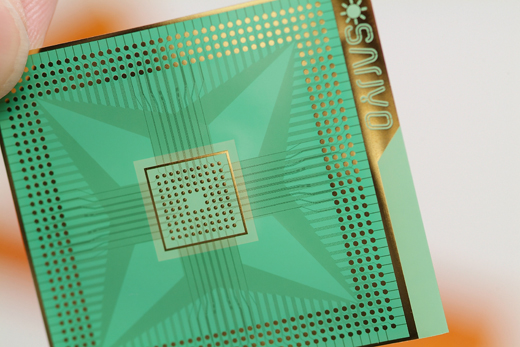

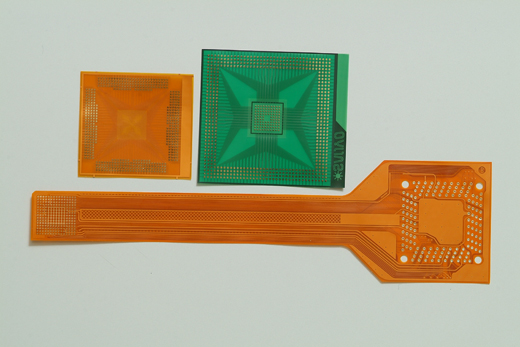

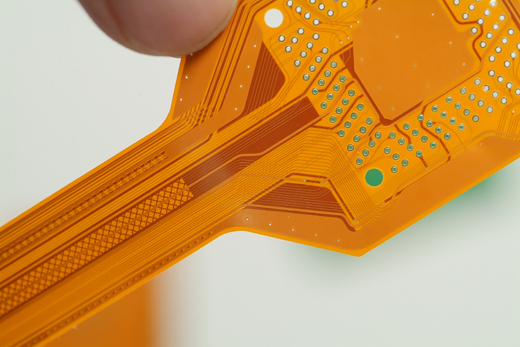

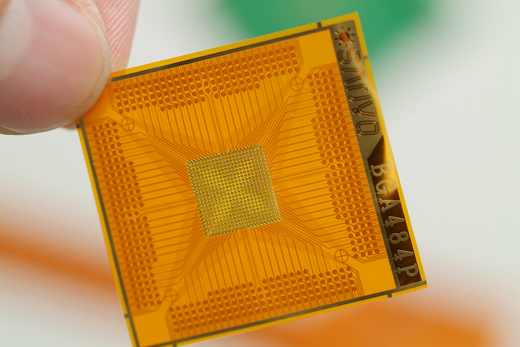

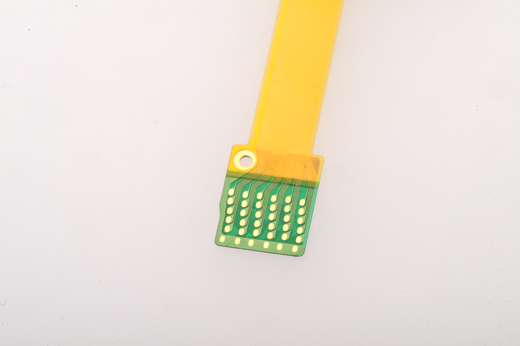

▲ 片面狭ピッチBGA
■ バッドピッチ　300μ
■ ラインピッチ　20μ
■ バット径　　130μ

▲ センサ-コイル
■ 両面
■ ピッチ　130μ(70/60)

Point.02 ケミカルエッチングを用いた微細穴加工とBVH接続！

薬品で一度で数箇所の穴を開けることが可能なケミカルエッチングでレーザーに比べコストダウンと自由度の高い穴形状が可能です。

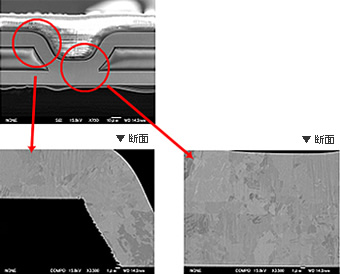

また、高密度配線を目的とした貫通しないブラインドビアホール（BVH）接続が可能です。
ケミカルエッチングは材料を選びますので、お気軽にご相談ください。

Point.03 同時に穴を開けるポリイシド微細穴加工技術を導入！

微細ポリイミドエッチング加工で5μｍからの微細加工が可能。
分析用フィルタや医療用フィルタなど微細多孔フィルタが可能です。

微細多孔フィルタ（φ5μ）

▲真上

▲斜視

▲全体

■ 両面エッチング
■ 開孔径　5μ
■ 材料　ポリイミド　25μ
■ ピッチ　60度、50μ
■ 用途　分析用フィルタ、医療用フィルタ

PAGE TOPへ

製品仕様

層数	片面、両面、多層
基板材料	ポリイミド、液晶ポリマー
表面処理	電解金メッキ0.03～1.0μm 電解金メッキ（ニッケル下地）0.3～0.5μm 無電解金メッキ（ニッケル下地）Max0.2μm
最小Pitch	片面20μm～、両面50μm～
最小仕上がり穴径	トップ径　φ50μm（ボトム径　φ20μm）ランド径（ボトム径＋90μm程度）
用途例	半導体検査、試験装置用、液晶パネル検査装置用等
