フレキシブル基板の代替接続基板･ケーブル代替･延長基板･湾曲使用が可能！カスタム対応で安価､且つ確実な接続を確保できます。薄板リジット基板

薄板リジット基板のことなら専門メーカーの株式会社三陽におまかせください。
製造工程を一貫して行う独自の生産システムを構築していますので、コスト面はもちろん試作基板製造から大量生産まで対応できます。
40年の経験と実績であらゆる問題を解決してきた経験と実績で薄板リジット基板の試作短納期で制作可能。
フレキシブル基板の代替接続基板・ケーブル代替・延長基板・湾曲使用が可能。
カスタム対応で安価、且つ確実な接続を確保できます。
片面・両面・部分多層（コネクタ結合部）可能お客様のあらゆるニーズに対応いたします。

SANYOの薄板リジット基板の特徴

Point.01 フレキシブル基板の代替で、補強板削除など大幅なコストダウンが実現！

補強板を従来のFPC（フレキシブル基板）に比べてコストを抑えることが可能。
基板の用途や潜在的な問題点などをヒアリングをして、フレキシブル基板、薄板リジット基板のがいいのかをご提案いたしますので、お気軽にご相談ください。
問題解決を行うのが私達の強みです。

Point.02 コネクタ等の実装も可能！

ワイヤーケーブルなどコネクタ等の実装を三陽で行います。
工程の削減、手間、コストの削減と御社のお力になります。

Point.03 カスタム対応で安価、且つ確実な接続を確保！

設計から製造まで一貫して三陽で行います。
ご要望に応じて柔軟に対応いたしますので、御社独自のカスタム対応を安価で行うことが出来ます。
お気軽にご相談ください。

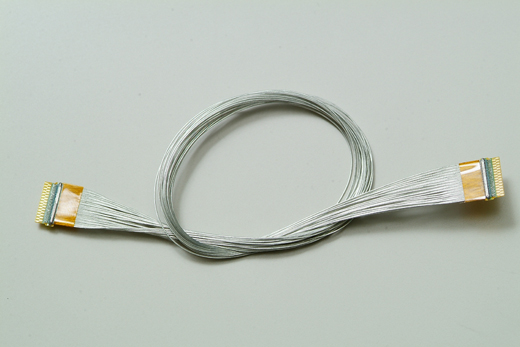

ケーブル代替

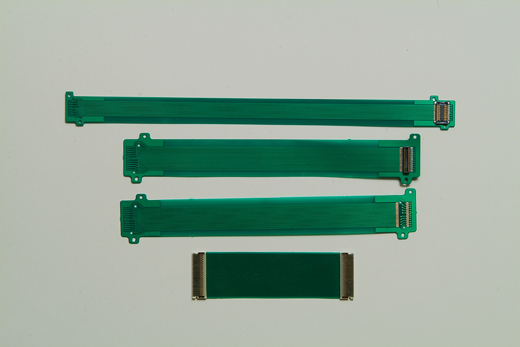

延長基板

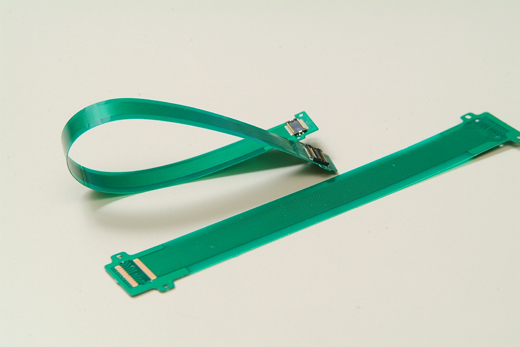

湾曲使用可

PAGE TOPへ

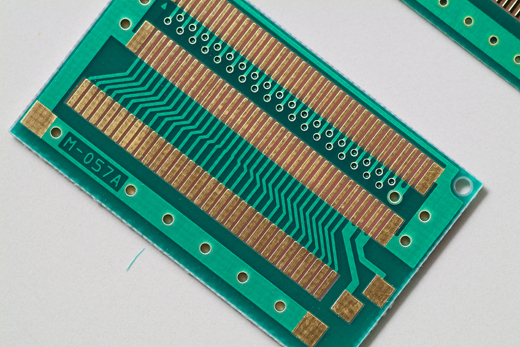

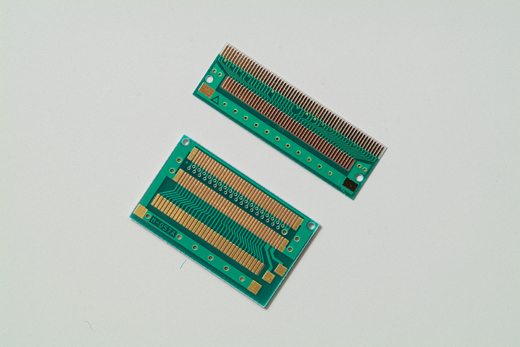

製品仕様

層数	片面、両面、部分多層（コネクタ結合部）
基板材料	ガラスエポキシFR-4
接触端子	ニッケル下地、電解Auメッキ0.1～1.0μm
最小Pitch	片面・両面0.16mm～
板厚	0.06mm～0.2mm
最小仕上がり穴径	0.25mm
用途例	回路ブロック間接続ケーブル（繰り返し曲げ応力がかからないもの）
その他	用途によりご要望に応じた柔軟な対応が可能です。ＦＰＣと同様の実装形態（端子メッキ・部品実装など）が可能です。リジッド基材の薄板を使用しているためＦＰＣと比較して安価で製造できることもあります。
